Реле давления 2017 года. Вторая версия.

Это реле аналог РМ-5.

Максимальное давление 5 бар.

Заводские значения настройки реле:

Рвкл = 1,8 - 2,0 атм

Рвык = 2,8 - 3,0 атм

==========================================================

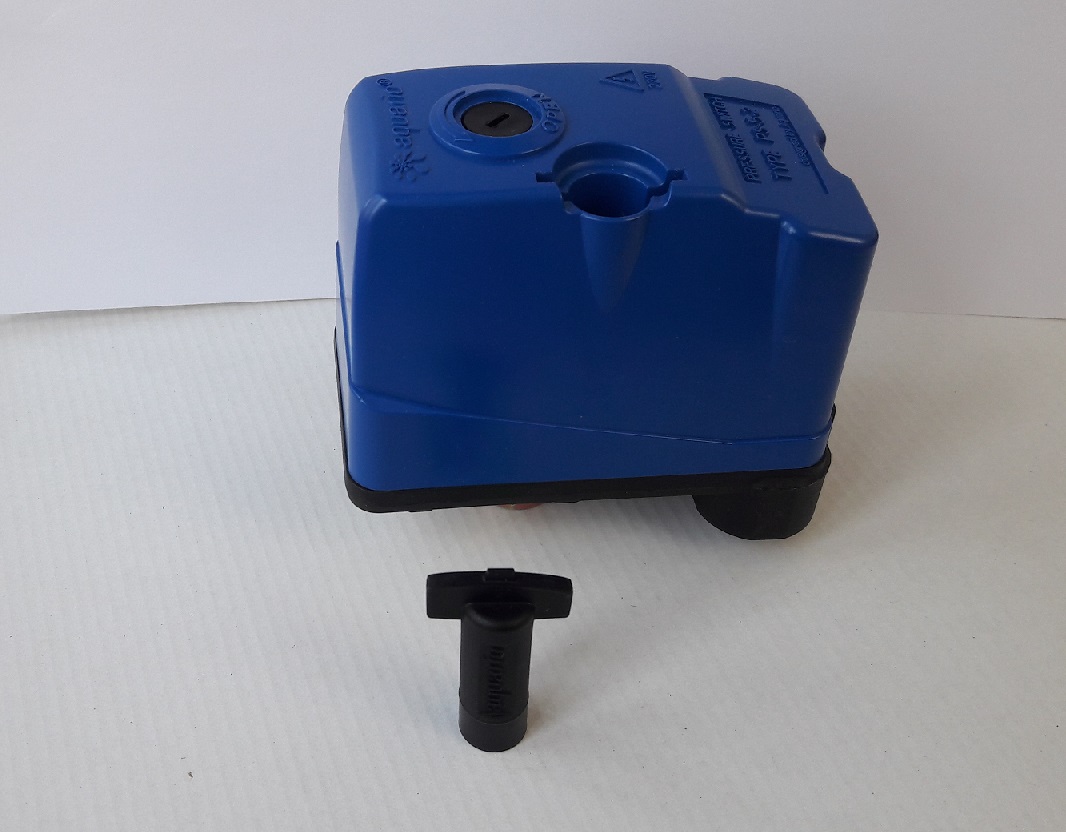

Реле укомплектовано ключем для настройки параметров давления. (эксклюзив)

===========================================================

По конструкции реле PS 5-2 механического действия

и аналогично реле РМ-5.

Ключ с одной стороны имет "жало" под шлицевую отвертку.

С помощью ключа можно снять винт крепления и снять крышку реле.

============================================================

Внутри две пружины. Большая и малая.

Большая пружина имеет обозначение "P" - регулирует давление включения насоса или нижний порог давления.

Малая пружина имеет обозначение "ΔP" - регулирует разницу давлений между включением и отключением насоса.

===========================================================

Регулировку пружин можно произвести с помощью ключа,

как показано на фото ниже.

И большая и малая пружины регулируются одним ключом.

===========================================================

Регулировка реле возможна обоими пружинами, как поотдельности так и сразу двумя.

Подробно ознакомиться с регулировкой реле давления PS 5-2 можно в презентации "Комплектующие и автоматика".

Там рассмотрены все возможные варианты регулировки реле.
